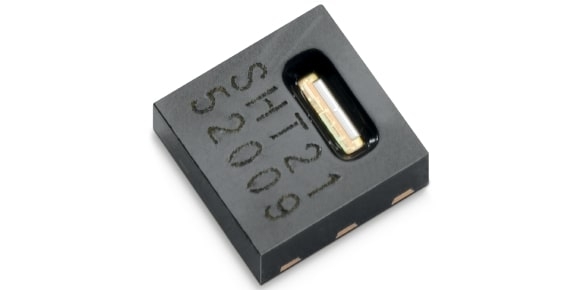

Sensirion SHT21 Sensör Özellikleri ve Kullanım Alanları;
• Sensör Tipi: Kombine bağıl nem ve sıcaklık sensörü
• Teknoloji: CMOSens® teknolojisi (kapasitif nem sensörü ve band gap sıcaklık sensörü)
• Çıkış Arayüzü: Dijital I²C (Inter-Integrated Circuit)
• Paket Türü: DFN-6 (Dual Flat No leads), reflow lehimlemeye uygun
• Boyutlar: 3 x 3 x 1.1 mm
• Çalışma Voltajı: 2.1 V - 3.6 V (tipik 3.0 V)
• RoHS Uyumluluğu: Evet, kurşun, kadmiyum ve cıva içermez
Nem Ölçüm Özellikleri
• Ölçüm Aralığı: 0% - 100% Bağıl Nem (RH)
• Doğruluk: ±2% RH (20% - 80% RH aralığında, 25°C’de)
• Çözünürlük: 12 bit (0.04% RH) veya 8 bit (0.7% RH) seçilebilir
• Tepki Süresi: 8 saniye (tau 63%, sabit hava akışında)
• Histerezis: ±1% RH
• Uzun Süreli Kararlılık: <0.04% RH/yıl (tipik)
Sıcaklık Ölçüm Özellikleri
• Ölçüm Aralığı: -40°C ila +125°C
• Doğruluk: ±0.3°C (0°C - 80°C aralığında)
• Çözünürlük: 14 bit (0.01°C) veya 12 bit (0.04°C) seçilebilir
• Tepki Süresi: 5-30 saniye (tau 63%, ortama bağlı)
• Uzun Süreli Kararlılık: <0.02°C/yıl (tipik)
Güç Tüketimi
• Çalışma Akımı:
• Ölçüm sırasında: ~300 µA (tipik, 12 bit nem ölçümü)
• Bekleme modu: ~0.15 µA (tipik)
• Ortalama Güç Tüketimi: 3.2 µW (1 ölçüm/saniye, 8 bit nem ölçümü)
• Düşük Güç Modu: Evet, enerji tasarrufu için optimize edilmiş
İletişim ve Entegrasyon
• Arayüz: I²C, hızlı mod (400 kHz’e kadar)
• Veri Formatı: Kalibre edilmiş, doğrusallaştırılmış dijital sinyal
• Adresleme: Varsayılan I²C adresi 0x40
• Örnekleme Hızı: Maksimum 1 Hz (ölçüm başına)
• CRC Kontrolü: Dahili hata kontrolü için 8-bit CRC
Çevresel ve Mekanik Özellikler
• Çalışma Koşulları: -40°C ila +125°C, 0% - 100% RH (yoğuşmasız)
• Depolama Koşulları: -40°C ila +125°C, <80% RH
• Koruma: Kimyasal maddelere karşı hassas; uygun kaplama veya koruma önerilir
• Ağırlık: ~0.01 g
• Dayanıklılık: Titreşim ve şoka karşı dayanıklı (MIL-STD-883E standardına uygun)
Ek Özellikler
• Kalibrasyon: Fabrika çıkışında kalibre edilmiş, ek kalibrasyon gerektirmez
• Esneklik: Çözünürlük ve ölçüm frekansı, uygulama ihtiyaçlarına göre ayarlanabilir
• Düşük Gürültü: Gürültü önleyici filtreleme ile yüksek sinyal kalitesi
• ESD Koruması: 4 kV HBM (Human Body Model)
Notlar:
• SHT21, kimyasal buharlara (solventler, asitler, bazlar vb.) karşı hassastır; bu nedenle kullanım sırasında uygun koruma önlemleri alınmalıdır.
• Sensör, yoğuşmalı ortamlarda uzun süreli maruz kalmaya uygun değildir.
• Daha fazla ayrıntı için Sensirion’un resmi SHT21 veri sayfasını (datasheet) inceleyebilirsiniz.
Bu özellikler, SHT21’in yüksek hassasiyet, düşük güç tüketimi ve kompakt tasarımıyla geniş bir uygulama yelpazesinde (HVAC, IoT, medikal, otomotiv vb.) tercih edilmesini sağlar.
Sensirion SHT21, yüksek hassasiyetli bir nem ve sıcaklık sensörü olup, kompakt tasarımı ve üstün performansıyla öne çıkar.
Genel Tanımlama;
1. Yüksek Hassasiyet ve Doğruluk: SHT21, bağıl nem ölçümünde ±%2 doğruluk ve sıcaklık ölçümünde ±0.3°C hassasiyet sunar. Bu, çevresel koşulların yüksek güvenilirlikle izlenmesini sağlar.
2. Dijital Çıkış ve I²C Arayüzü: Sensör, dijital I²C arayüzü ile çalışır ve kalibre edilmiş, doğrusallaştırılmış sinyaller sunar. Bu, mikrodenetleyicilerle kolay entegrasyon sağlar.
3. Kompakt Tasarım: 3x3x1.1 mm boyutlarındaki reflow lehimlemeye uygun DFN (Dual Flat No leads) paketi, yer kısıtlaması olan uygulamalarda kullanım için idealdir.
4. Düşük Güç Tüketimi: Ortalama 150 nA’lik düşük güç tüketimi, batarya ile çalışan cihazlarda enerji verimliliği sağlar.
5. Uzun Süreli Kararlılık: Kapasitif nem sensörü ve band gap sıcaklık sensörü, açık kaviteli kalıp paketi ile birleştiğinde dış etkilere karşı koruma sağlar ve uzun süreli kararlılık sunar.
6. Geniş Çalışma Aralığı: 0-100% bağıl nem ve -40°C ile +125°C sıcaklık aralığında çalışabilir, bu da zorlu çevre koşullarında güvenilirliğini korumasını sağlar.
7. Esnek Çözünürlük: Nem için 8/12 bit, sıcaklık için 12/14 bit çözünürlük seçenekleri, uygulama ihtiyaçlarına göre özelleştirilebilir ölçüm hassasiyeti sunar.
8. Hızlı Tepki Süresi: Nem için 8 saniye, sıcaklık için 5-30 saniye tepki süresi ile hızlı ve gerçek zamanlı veri sağlar.
9. RoHS ve WEEE Uyumluluğu: Çevre dostu malzemelerle üretilmiş olup, kurşun, kadmiyum ve cıva gibi zararlı maddeler içermez.
Kullanım Alanları;
SHT21, kompakt yapısı, yüksek hassasiyeti ve düşük güç tüketimiyle çok çeşitli sektörlerde tercih edilen bir sensördür. Başlıca kullanım alanları şunlardır:
1. HVAC Sistemleri: Isıtma, havalandırma ve klima sistemlerinde iç mekan hava kalitesini izlemek ve enerji verimliliğini artırmak için kullanılır.
2. Otomotiv Endüstrisi: Araç içi iklim kontrolü, buğu önleme sistemleri ve batarya yönetim sistemlerinde çevresel parametrelerin izlenmesi için idealdir.
3. Tüketici Elektroniği: Akıllı telefonlar, tabletler, akıllı saatler ve ev otomasyon cihazlarında (ör. akıllı termostatlar) sıcaklık ve nem takibi için kullanılır.
4. Endüstriyel Otomasyon: Fabrika ortamlarında proses kontrolü, malzeme depolama koşulları ve çevresel izleme için tercih edilir.
5. Medikal Cihazlar: Solunum cihazları, inkübatörler ve steril ortamların izlenmesi gibi hassas medikal uygulamalarda kullanılır.
6. Tarım ve Sera Yönetimi: Bitki büyüme ortamlarının nem ve sıcaklık koşullarını optimize etmek için tarım teknolojilerinde yaygın olarak kullanılır.
7. Nesnelerin İnterneti (IoT): Akıllı ev sistemleri, hava kalitesi monitörleri ve çevresel veri toplama cihazlarında düşük güç tüketimiyle IoT projelerine entegre edilir.
8. Meteoroloji ve Çevresel İzleme: Hava durumu istasyonlarında ve çevresel veri kayıt cihazlarında güvenilir ölçümler için kullanılır.
Ürün özeti;
Sensirion SHT21, küçük boyutları ve yüksek performansıyla modern teknolojinin vazgeçilmez bir bileşenidir.
CMOSens® teknolojisiyle donatılmış bu sensör, hem endüstriyel hem de günlük yaşam uygulamalarında çevresel verilerin hassas bir şekilde toplanmasını sağlar.
Özellikle enerji verimliliği ve uzun süreli kararlılık gerektiren projelerde öne çıkar. Kompakt yapısı, tasarımcılara esneklik sunarken, dijital arayüzü ile kolay entegrasyon imkanı sağlar. Bu özellikleriyle SHT21, hem mühendisler hem de geliştiriciler için çevre izleme çözümlerinde güvenilir bir seçimdir.
Not: Sensörün kimyasal maddelere (solventler, asitler, bazlar vb.) karşı hassas olduğu unutulmamalıdır. Bu nedenle, üretim ve depolama süreçlerinde uygun koşulların sağlanması, sensörün performansını korumak için kritik öneme sahiptir.
SHT21 nem ve ısı sensörü toptan satış, stok ve teslim tarihleri için lütfen irtibata geçiniz.
